Mendalami Prosedur dan Fungsi

Dalam penulisan program bahasa C, kadang terdapat program yang kita gunakan berulang-ulang. Dengan metode penulisan secara sederhana kita akan menulisa code tersebut berulang-ulang, hmmm..... pasti merepotkan. Dengan Prosedur dan Fungsi, kita gak perlu repot-repot menulis setiap baris code tersebut.

1. Prosedur

Perhatikan contoh program berikut:

#include<mega8535.h>

#include<delay.h>

void main()

{

DDRA= 0xff;

PORTA=0x00;

while(1)

{

PORTA=0x01<<0;

delay_ms(50);

PORTA=0x01<<1;

delay_ms(50);

PORTA=0x01<<2;

delay_ms(50);

PORTA=0x01<<3;

delay_ms(50);

PORTA=0x01<<4;

delay_ms(50);

PORTA=0x01<<5;

delay_ms(50);

PORTA=0x03<<0;

delay_ms(50);

PORTA=0x03<<1;

delay_ms(50);

PORTA=0x03<<2;

delay_ms(50);

}

}

Simulasikan program di atas menggunakan AVR Studio4. Maksud dari code << yaitu untuk menggeser bit ke kiri :

PORTA=0x01<<n; //menggeser nilai sebesar 0x01 digeser ke kiri sebanyak n.

//Dan mengeluarkan hasilnya ke Port A

misal:

PORTA=0x01<<2; //artinya menggeser nilai 0x01 digeser ke kiri sebanyak 2 kali.

//lalu hasilnya dikeluarkan ke Port A

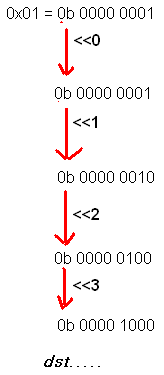

Pahami gambar berikut:


nilai yang dikeluarkan ke Port A, sama seperti gambar di samping.

Pertama, kondisi high pada Port A.0 lalu Port A.1 kemudian Port A.2 dan seterusnya.

Logika yang sama juga digunakan untuk code program berikut:

PORTA=0x03<<n

//nilai digeser ke kiri sebanyak n.

//tapi kali ini nilai yang digeser sebesar 0x03 = 0b000 0011

program di atas dapat juga ditulis seperti dibawah:

#include<mega8535.h>

#include<delay.h>

void geserkiri_A()

{

PORTA=0x01<<0;

delay_ms(50);

PORTA=0x01<<1;

delay_ms(50);

PORTA=0x01<<2;

delay_ms(50);

PORTA=0x01<<3;

delay_ms(50);

PORTA=0x01<<4;

delay_ms(50);

PORTA=0x01<<5;

delay_ms(50);

}

void geserkiri_B()

{

PORTA=0x03<<0;

delay_ms(50);

PORTA=0x03<<1;

delay_ms(50);

PORTA=0x03<<2;

delay_ms(50);

}

void main()

{

DDRA= 0xff;

PORTA=0x00;

while(1)

{

geserkiri_A();

geserkiri_B();

}

}

Pada program di atas, main program hanya berisi beberapa baris program saja. Main program memanggil prosedur geserkiri_A kemudian memanggil prosedur geserkiri_B.

Saat sebuah prosedur dipanggil, maka code program yang berada di dalam prosedur (di dalam kurung kurawal ) akan dijalankan oleh microcontroller. Cara memanggil prosedur cukup dengan menuliskan nama prosedurnya diikuti tanda kurung ( ) . Contoh:

............

............

geserkiri_A();

//berarti micro akan menjalankan code program yang ada di dalam prosedur geserkiri_A()

............

Dengan menggunakan prosedur, main program akan terlihat lebih simple dan mudah dipahami.

2. Fungsi

Fungsi merupakan prosedur yang memiliki nilai return (menghasilkan nilai).

Perhatikan code program berikut:

#include<mega8535.h>

#include<delay.h>

unsigned char baca_PINA()

{

unsigned char d;

d=PINA;

return d;

}

void main()

{

DDRA=0x00;

DDRB=0xff;

while(1)

{

PORTB=baca_PINA();

}

}

Pada contoh program di atas terdapat fungsi baca_PINA.

unsigned char baca_PINA()

{

unsigned char d; //mendeklarasikan variabel d dengan tipe data unsigned char

d=PINA; //memasukkan nilai PINA ke variabel d

return d; //mengembalikan(return) nilai d

//nilai d ini merupakan nilai yg dihasilkan saat fungsi baca_PINA dipanggil

}

Cara memanggil fungsi seperti di atas sama dengan cara memanggil prosedur. Cuman karena fungsi menghasilkan sebuah nilai, maka kita harus menyediakan tempat untuk menampung nilai tersebut. Contohnya pada program di atas terdapat code program berikut:

PORTB=baca_PINA(); //memanggil fungsi baca_PINA ,

//lalu mengeluarkan hasilnya ke PORTB

Mungkin ada temen2 yang tanya, kenapa harus memakai fungsi segala, program untuk membaca nilai PINA lalu mengeluarkannya ke PORTB kan bisa ditulis seperti ini:

...........

..........

while(1)

{

PORTB=PINA;

}

.........

Iya YA... kenapa mesri repot2.. HEhehe..

Program di atas kan hanya contoh simple aja biar gak bingung. Aplikasi sesungguhnya dari penggunaan fungsi adalah saat kita membaca data dari sensor, adc, serial dll...

NB:

Ada prosedur dan fungsi yang membutuhkan nilai masukan. Misal:

unsigned int read_adc(unsigned char adc_input)
{
ADMUX=adc_input|ADC_VREF_TYPE;
ADCSRA|=0x40;
while ((ADCSRA & 0x10)==0);
ADCSRA|=0x10;
return ADCW;
}

Saat kita memanggil fungsi read_adc,kita harus memasukkan nilai variabel adc_input.

misal:

data_ADC=read_adc(0); //nilai 0 merupakan nilai untuk variabel adc_input

Yupzzz...... Sekarang kita telah mempelajari dasar fungsi dan prosedur. Silahkan kembangkan ke dalam program yang lebih komplek. CHayooo..!!!!

any questions?? post comment on this blog: http:\\avrku.blogspot.com

or send email to: zigan@ymail.com

CodeVisionAVR C Compiler is copyright by Pavel Haiduc, HP InfoTech s.r.l.
AVR is a registered trademark of Atmel Corporation.

Thursday, November 20, 2008

Some great Wiimote IR tracking projects

I've decided to collect some of my favorite projects I've seen people do with my Wiimote projects, derivatives of them, or distantly inspired (through the creator's own admissions). It's a surprise, and flattering to see how many people seem happy to credit me. Thanks all! The list gets more "unusual" the further you go down.

Two Wiimote Whiteboards to make a competative relay race:


Great IR wands for the Wiimote whiteboard. I've been meaning to make these, but I haven't gotten to it yet.


Some nice two handed, two finger pinching systems:




Wiimote Wheelchair art. Unfortunately, no video but more information at this link.


Head tracking prototypes with Anime assets. The effect of the girl coming out of the screen (about half way through the video) is very nicely done with the "haze" layer. His other videos are also worth checking out. I don't know what he does for a living, but he's good at it.


Wii Theremin gallantly created/performed by Ken Moore:


Finally, a video on "chicken head tracking". It doesn't use the Wii remote, but was posted as a response to my video and I love it!

Thursday, November 13, 2008

Scratch Input and Low-Cost Multi-spectral material sensor

Chris Harrison, a PhD Student at my old program at CMU, presented a couple projects of his at UIST 2008 that I really really like. The first is his "Scratch Input" device. The basic idea is that if you place a senstive microphone on the bottom of a mobile device. Any large, hard surface you put it down on can now be used as an input gesture surface. A variety of gestures can be distinctly and reliably detected with some simple machine learning. Video (academic) below include a nice demo where he turns his entire wall into an MP3 player controller:



The other project he presented was a simple, cheap multi-spectral sensor for recognizing various materials. It includes an IR LED, UV LED, RGB LED, a photoresistor, and a TSL230 TOAS optical sensor. With these, he read the reflectively under different illuminations to recognize 27 different materials with 86.9% accuracy, be this your jeans, your backpack, your desk at home, your desk at work. This means coarse location awareness of mobile devices for cheap, some opportunities for more intelligent power management, and implicit security behaviors when placed on familiar or unfamiliar surfaces. Very nice work.

Wednesday, November 12, 2008

Belajar AVR studio 4

image AVR Studio 4 merupakan software buatan ATMEL corporation. Software ini biasa digunakan untuk mensimulasikan program yang telah dibuat di Code Vision AVR. Jadi kita bisa mengetahui jalannya program tanpa harus mendownload ke microcontroller. Kita bisa mendownload software ini di http://www.atmel.com

Untuk mulai belajar menggunakan AVR Studio 4, kita buat dulu code program di CodeVision AVR lalu kita compile code program (tekan Shit+F9). Kemudian kita buka file .COFF nya dengan AVR Studio 4.

1. Membuat Code Program

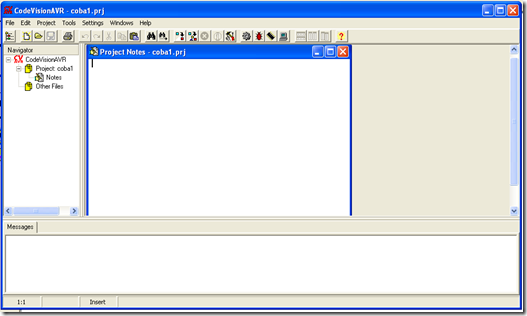

Buat project baru di Code Vision AVR, masukkan program berikut:

#include <mega8535.h>
#include <delay.h>

void main()
{
DDRA=0xff;
while(1)
{
PORTA=0xff;
delay_ms(50);
PORTA=0x00;
delay_ms(50);
}
}

Arti dari program dia atas adalah:

#include <mega8535.h>

berarti menyertakan file library untuk chip ATmega 8535

#include <delay.h>

berarti menyertakan file untuk fungsi delay.

Di dalam Code Vision AVR jika kita ingin menggunakan delay kita harus menyertakan file library delay.h dan untuk memakainya gunakan perintah:

delay_us(xxx); //delay dalam micro second

delay_ms(xxx); //delay dalam mili second

xxx adalah nilai yang diinginkan. Contoh:

delay_us(50); //berarti delay selama 50 micro second

delay_ms(1000); //delay selama 1000 mili second == 1 detik

void main ()

{

berarti program utama (program yang dijalankan microcontroller)

DDRA=0xff;

berarti seluruh pin-pin PortA dijadikan output

while(1)

{

berarti infinite looping (apa itu infinite looping?? lihat kembali artikel Basic Input Output NB:2)

PORTA=0xff;

berarti mengeluarkan output ke PORTA dengan nilai 0xff == 0b 1111 1111 (PortA High semua)

delay_ms(50)

berarti delay selama 50 mili detik

PORTA=0x00;

berarti mengeluarkan output ke PORTA dengan nilai 0x00 == 0b 0000 0000 (PortA Low semua)

delay_ms(50);

berati delay selama 50 mili second (50 mili detik)

2. Compile Program (tekan Shift + F9)

Inget kembali compile program bertujuan menghasilkan file untuk di download ke micro (file .HEX), selain itu proses compile juga menghasilkan file yang bisa digunakan untuk simulasi di AVR studio yaitu file .COFF.

karena tidak untuk didownload ke micro, kita rubah dulu setting After Make Project.

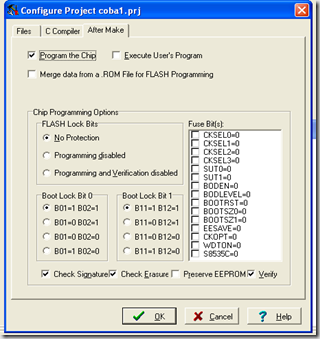

klik menu Project ---> Configure

klik tab After Make


Pastikan check button Program the Chip tidak dicentang

kemudian klik OK.

YupZzz.... sekarang kita tinggal menekan tombol Shift + F9 untuk meng compile program.

3. Mensimulasikan program di AVR Studio 4

Jalankan software AVR Studio 4.


Saat muncul tampilan seperti gambar di samping, pilih Open.


Lalu pada window Open Project File or Object File, masuk ke direktori folder tempat kita mengcompile code program tadi.

Pilih file .COFF hasil compile lalu klik Open

Lihat gambar di atas, file code program saya bernama Coba1, setelah di compile dihasilkan beberapa file yang juga bernama Coba1. File-file tersebut walaupun namanya sama tapi tipenya berbeda-beda. Ada Intel Hex file, Atmel object file, COFF symbolic debug filer dll. Nah... file yang kit gunakan untuk simulasi di AVR Studio 4 adalah COFF symbolic debug file.

Pada window Save AVR Studio Project File klik Save.

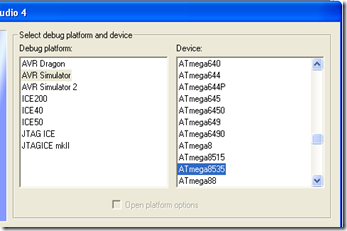

Saat muncul window Select debug platform and device. Pastikan:

Debug platform: AVR Simulator

Device: ATmega 8535

lalu klik Finish

HooRee!!! jadi dech... tekan F11 untuk menjalankan baris program satu persatu.


Tampilan simulasi AVR Studio 4.

Saat kita menekan F11, code program di window 1 akan dijalankan satu persatu. Pada window I/O View (window 2) klik PORTA agar kondisi register-regiser PORTA ditampilkan di window 3.

Lihat setiap perubahan yang terjadi di window I/O View.

Inilah keuntungan menggunakan simulator AVR Studio 4, kita bisa memahami setiap baris program dengan melihat langsung apa yang terjadi pada register microcontroller.

Untuk latihan, coba buat berbagai macam program dan simulasikan di AVR Studio 4.

Coba jalankan simulasi dengan ALT+F5 (mode Auto Step) dan amati apa yang terjadi pada window 3.

Semakin sering latihan maka logika kita akan semakin terasah. Saat logika anda sudah bener -bener tajam saat itulah anda menjadi AVR Master^_^
